Linux embarqué avec Yocto (étape I.2)


Christophe BLAESS – Avril 2019

Cette étape va nous permettre de produire avec Yocto une image de Linux embarqué prête à être utilisée sur l’émulateur Qemu. Nous allons ainsi vérifier le fonctionnement sur notre système de la configuration la plus simple de Yocto.

I.2 – Production d’une image standard

Préparation de l’emplacement de travail

Pour mettre en œuvre un système Yocto, il est indispensable de télécharger un minimum de recettes accompagnées des outils de construction nécessaire. Ceci est regroupé dans ce que l’on nomme la distribution de référence de Yocto, appelée Poky.

Commençons notre projet en préparant un répertoire de travail dans lequel nous stockerons tous nos fichiers nécessaires à la compilation.

[~]$ mkdir  Yocto-lab
[~]$ cd Yocto-lab/
[Yocto-lab]$

Poky

Nous téléchargeons alors la distribution de référence Poky en prenant sa dernière version stable sur le dépôt git de Yocto.

Deux versions stables sont proposées par an : la première vers le mois d’Avril, la seconde vers le mois de Novembre. Les versions sont numérotées et disposent également d’un nom de code.

La version disponible au moment de l’écriture de ce texte est la version 2.6, sortie en novembre 2018. Son nom de code est thud. Voici quelques versions précédentes:

VersionNom de codeDate
1.8Fido2015-04
2.0Jethro2015-11
2.1Krogoth2016-04
2.2Morty2016-11
2.3Pyro2017-05
2.4Rocko2017-11
2.5Sumo2018-04
2.6Thud2018-11

D’où viennent ces étranges noms de code ? Il s’agit des noms de robots de combat peuplant un jeu de stratégie datant de la fin des années 90 : Total Annihilation. Voici par exemple une page qui décrit Thud.

Téléchargeons cette branche :

[Yocto-lab]$ git clone git://git.yoctoproject.org/poky -b thud
Clonage dans 'poky'…
remote: Counting objects: 431925, done.
remote: Compressing objects: 100% (101906/101906), done.
remote: Total 431925 (delta 322963), reused 431878 (delta 322917)
Réception d'objets: 100% (431925/431925), 153.75 MiB | 779.00 KiB/s, fait.
Résolution des deltas: 100% (322963/322963), fait.
[Yocto-lab]$ ls
poky
[Yocto-lab]$

Le répertoire poky est le point central de Yocto, nous y trouvons par exemple le script bitbake/bin/bitbake que nous utiliserons pour produire nos images.

À aucun moment nous ne modifierons le contenu de ce répertoire (ni ceux des layers que nous serons amenés à télécharger ultérieurement) ; c’est une règle importante dans l’utilisation de Yocto.

Pour assurer la reproductibilité d’un système construit avec Yocto et sa persistance, nous devrons nous discipliner à ne jamais altérer les données téléchargées.

Si une modification d’une recette est nécessaire (que ce soit au niveau du code source ou des données de paramétrage) nous utiliserons un système de surcharge très efficace.

Pour m’assurer que les opérations à venir soient réplicables par le lecteur intéressé, je bascule sur un tag git précis. Pour cela je vérifie la liste des tags disponibles.

[Yocto-lab]$ cd poky/
[poky]$ git tag
[...]
yocto-2.6
yocto-2.6.1
[...]
[poky]$

La version 2.6.1 est la plus récente. Je l’extrais :

[poky]$ git  checkout  yocto-2.6.1
[poky]$ cd ..
[Yocto-lab]$

Attention à bien penser à “remonter” d’un dossier après la commande git checkout, nous ne travaillerons jamais dans le répertoire poky.

Initialisation de l’environnement de travail

Nous avons vu par exemple que le script bitbake se trouve dans le sous-répertoire poky/bitbake/bin. Il n’est pour le moment pas accessible par mon shell. Si j’essaye de taper la commande bitbake, l’exécution échoue :

[Yocto-lab]$ bitbake
bitbake: commande introuvable
[Yocto-lab]$

Il faudrait configurer correctement le PATH de mon shell. Ainsi que d’autres variables d’environnement nécessaires à la complexité de Yocto.
Pour simplifier cette tâche, Poky nous fournit un script d’initialisation de l’environnement. On lui passe en argument le nom d’un répertoire de travail à utiliser pour la suite de notre projet. Si le répertoire n’existe pas il le crée. Puis il nous déplace dans ce répertoire.

Le script s’appelle oe-init-build-env (oe pour Open Embedded l’un des projets initiateurs de Yocto) et se trouve au sommet de l’arborescence de Poky.

Une remarque : pour que le script puisse modifier les variables d’environnement de notre shell, il faut qu’il soit invoqué avec la commande source ainsi :

$ source  nom-du-script

ou précédé d’un simple point :

$ .  nom-du-script

Je vais faire un premier essai avec une cible virtuelle fonctionnant dans l’émulateur Qemu. Je choisis donc de nommer mon répertoire de compilation build-quemu.

[Yocto-lab]$ source  poky/oe-init-build-env  build-quemu
You had no conf/local.conf file. This configuration file has therefore been created for you with some default values. You may wish to edit it to, for example, select a different MACHINE (target hardware). See conf/local.conf for more information as common configuration options are commented.
You had no conf/bblayers.conf file. This configuration file has therefore been created for you with some default values. To add additional metadata layers into your configuration please add entries to conf/bblayers.conf.
The Yocto Project has extensive documentation about OE including a reference manual which can be found at:
http://yoctoproject.org/documentation
For more information about OpenEmbedded see their website:
http://www.openembedded.org/
Shell environment set up for builds.
You can now run 'bitbake '
Common targets are:
core-image-minimal
core-image-sato
meta-toolchain
meta-ide-support
You can also run generated qemu images with a command like 'runqemu qemux86'
[build-quemu]$

Lorsqu’on invoque le script oe-init-build-env et que le répertoire de travail n’existe pas encore, il est plutôt bavard, car il nous décrit tout ce qu’il crée… Il nous indique ensuite quelques cibles de compilation que nous pouvons employer avec la commande bitbake. Le prompt du shell nous montre que nous sommes dans un nouveau répertoire, vérifions son emplacement et son contenu.

build-quemu]$ pwd
~/Yocto-lab/build-quemu
[build-quemu]$ ls
conf
[build-quemu]$ ls conf/
bblayers.conf local.conf templateconf.cfg
[build-quemu]$

Le répertoire de travail a été créé à côté de poky et contient pour le moment un unique sous-répertoire avec trois fichiers. Nous serons amenés par la suite à éditer le fichier de configuration conf/local.conf, mais dans un premier temps, satisfaisons-nous de son contenu original afin de nous familiariser avec le fonctionnement de Yocto.

Il est important de comprendre que l’appel du script poky/oe-init-build-env devra représenter la première tâche de toutes nos sessions de travail, même pour retourner dans un répertoire dans lequel on a déjà travaillé au préalable.

Production d’une image

Cette configuration minimale est déjà suffisante pour produire une première image. En utilisant les propositions affichées dans les dernières lignes de sortie du script, nous allons lancer la production d’une image basique.

[build-quemu]$ bitbake  core-image-minimal

Armons-nous de patience, sur un PC portable moyen, cette étape dure environ deux heures… Elle dépend énormément de la puissance du poste de travail et du débit de la connexion Internet.

Qu’avons-nous obtenu au bout de ces deux heures de compilation ?

Tout d’abord notre répertoire de travail s’est peuplé de nouveaux sous-répertoires :

[build-quemu]$ ls
bitbake-cookerdaemon.log cache conf downloads sstate-cache tmp
[build-quemu]$

Le résultat utile de la compilation se trouve dans le sous-dossiers tmp/deploy/ (Oui, moi aussi je trouve curieux de placer les fichiers de résultats dans un répertoire nommé ‘tmp‘, j’aurais préféré un nom comme ‘output‘ à la manière de Buildroot. Ceci dit, nous verrons qu’il est possible de modifier ce comportement avec le fichier local.conf).

[build-quemu]$ ls  tmp/deploy/
images licenses rpm

On y trouve un répertoire qui contient les images à installer sur notre cible, un qui regroupe les textes des licences logicielles de toutes les applications, bibliothèques, utilitaires, etc. employés pour produire l’image. Enfin, le répertoire rpm contient un ensemble de packages qui ont été compilés pendant la production et qui pourront être ajoutés par la suite à notre image.

Voyons le contenu du sous-dossier images. Il ne contient qu’un sous-répertoire représentant l’architecture de la cible

[build-quemu]$ ls  tmp/deploy/images/
qemux86

Nous voyons que l’architecture choisie par défaut est celle d’un PC (x86) virtuel émulé par l’outil Qemu. Dans ce sous-répertoire, nous trouvons de multiples fichiers.

[build-quemu]$ ls  tmp/deploy/images/qemux86/
bzImage
bzImage--4.18.21+git0+8f4a98c938_9eddc793f9-r0-qemux86-20190220051145.bin
bzImage-qemux86.bin
core-image-minimal-qemux86-20190220051145.qemuboot.conf
core-image-minimal-qemux86-20190220051145.rootfs.ext4
core-image-minimal-qemux86-20190220051145.rootfs.manifest
core-image-minimal-qemux86-20190220051145.rootfs.tar.bz2
core-image-minimal-qemux86-20190220051145.testdata.json
core-image-minimal-qemux86.ext4
core-image-minimal-qemux86.manifest
core-image-minimal-qemux86.qemuboot.conf
core-image-minimal-qemux86.tar.bz2
core-image-minimal-qemux86.testdata.json
modules--4.18.21+git0+8f4a98c938_9eddc793f9-r0-qemux86-20190220051145.tgz
modules-qemux86.tgz
[build-quemu]$

Dans la liste des fichiers ci-dessus, plusieurs sont des liens symboliques (par exemple core-image-minimal-qemux86.ext4) pointant vers un fichier avec un nom plus complexe incluant l’horodatage de la production du fichier (comme core-image-minimal-qemux86-20190220051145.rootfs.ext4).

Test de l’image produite

Le fichier principal est core-image-minimal-qemux86.ext4 qui contient l’image du système de fichiers à fournir à notre PC émulé.
Mais cela ne suffit pas, il faut également une image du noyau Linux, c’est le fichier bzImage.

L’émulateur Qemu est extrêmement souple et configurable, et pour le lancer correctement il faudrait passer une dizaine d’options sur la ligne de commande.

Le fichier core-image-minimal-qemux86.qemuboot.conf regroupe les paramètres de Qemu afin de simplifier son lancement. Il est prévu pour être analysé par le script runqemu fourni par Poky au même titre que bitbake.

Il présuppose néanmoins que l’utilitaire qemu-system-x86 soit présent sur notre PC. Il faut l’installer en utilisant le gestionnaire de logiciels de notre distribution. Sur mon PC Ubuntu je saisis :

[buid-quemu]$ sudo  apt  install  qemu-system-x86

Pour lancer Qemu et tester notre image, il nous suffit donc d’exécuter la commande :

[build-quemu]$ runqemu  qemux86
runqemu - INFO - Running MACHINE=qemux86 bitbake -e…
runqemu - INFO - Continuing with the following parameters:
KERNEL: [/home/cpb/Yocto-lab/build-quemu/tmp/deploy/images/qemux86/bzImage--4.18.21+git0+8f4a98c938_9eddc793f9-r0-qemux86-20190220051145.bin]
MACHINE: [qemux86]
FSTYPE: [ext4]
ROOTFS: [/home/cpb/Yocto-lab/build-quemu/tmp/deploy/images/qemux86/core-image-minimal-qemux86-20190220051145.rootfs.ext4]
CONFFILE: [/home/cpb/Yocto-lab/build-quemu/tmp/deploy/images/qemux86/core-image-minimal-qemux86-20190220051145.qemuboot.conf]
runqemu - INFO - Setting up tap interface under sudo
[...]

Pour pouvoir ouvrir une interface réseau TAP, le script nécessite les droits root et demande alors le mot de passe. Puis une fenêtre apparaît avec la console de notre machine virtuelle.

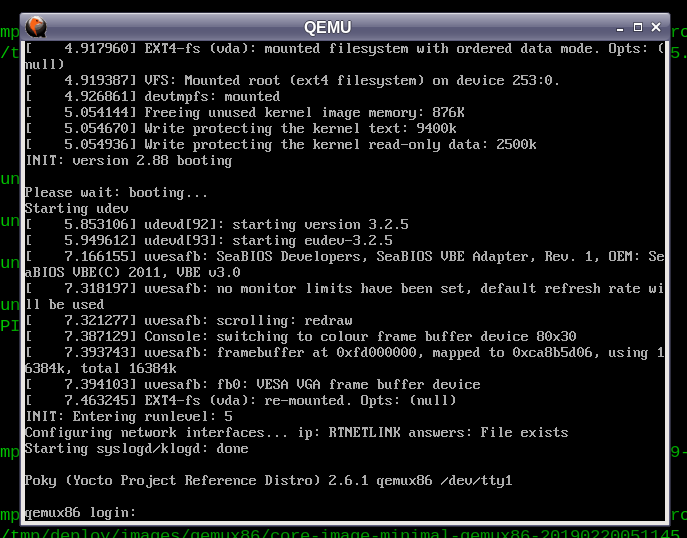

Figure I.2-1 : Console de démarrage de Qemu

La figure I.2-1 nous montre les traces de la fin du boot et l’invitation à la connexion. Nous pouvons nous connecter sous l’identité root ; par défaut il n’y a pas de mot de passe.

Si vous cliquez à la souris dans la fenêtre de Qemu, il est possible que celle-ci vous capture le pointeur et que vous ne puissiez pas en sortir. La solution est inscrite dans la barre de titre de la fenêtre : Pressez simultanément les touches “CTRL” et “ALT” et “G“.

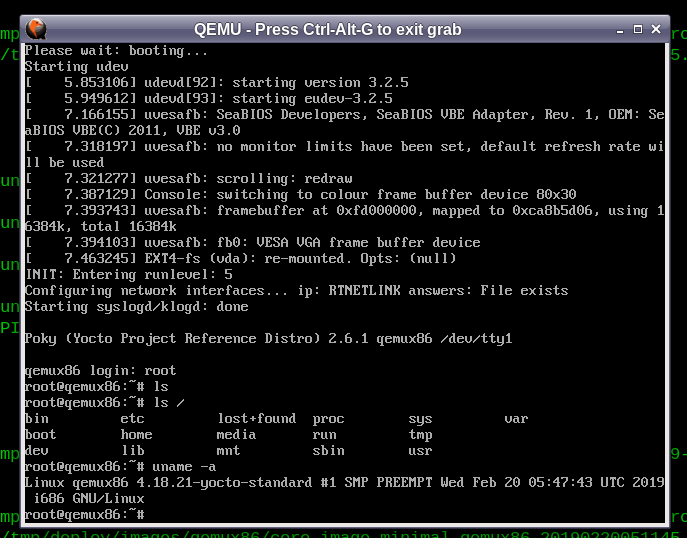

On peut voir sur la figure I.2-2 la saisie de quelques commandes dans cette machine virtuelle.

Figure I.2-2 – Utilisation de la console sur Qemu

Conclusion

Je vous encourage à réaliser cette première expérience car elle vous permettra de valider votre plateforme de compilation. Il faut en effet disposer d’un certain nombre d’outils (make, gcc, git, etc.) qu’il vous faudra éventuellement installer au préalable.

Cette première compilation sans autre intervention manuelle que le téléchargement de Poky, l’invocation d’un script et le lancement de la commande bitbake permet de vérifier que tout est en place pour le fonctionnement de Yocto.

En outre l’installation de qemu-system-x86 ne prend pas beaucoup de temps et permet de tester une image Yocto, vérifier son contenu, se familiariser avec l’arborescence, sans avoir besoin de transférer l’image sur une carte cible, ni de se soucier de la connectique à utiliser. Bien sûr nous construirons par la suite des images pour de véritables systèmes embarqués.

Un mot concernant la plateforme de compilation : l’idéal est de disposer d’un bon PC avec au minimum quatre cœurs, 8 Go de RAM et une centaine de Go de disque dur disponible. Yocto est un outil assez gourmand, tant en espace disque qu’en puissance CPU. S’il est possible de le faire fonctionner sur une machine virtuelle, je le déconseille pendant la phase d’expérimentation et de prototypage car les temps de compilation deviennent très longs et vite démotivants.
